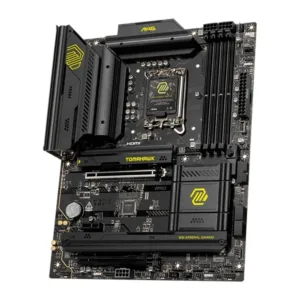

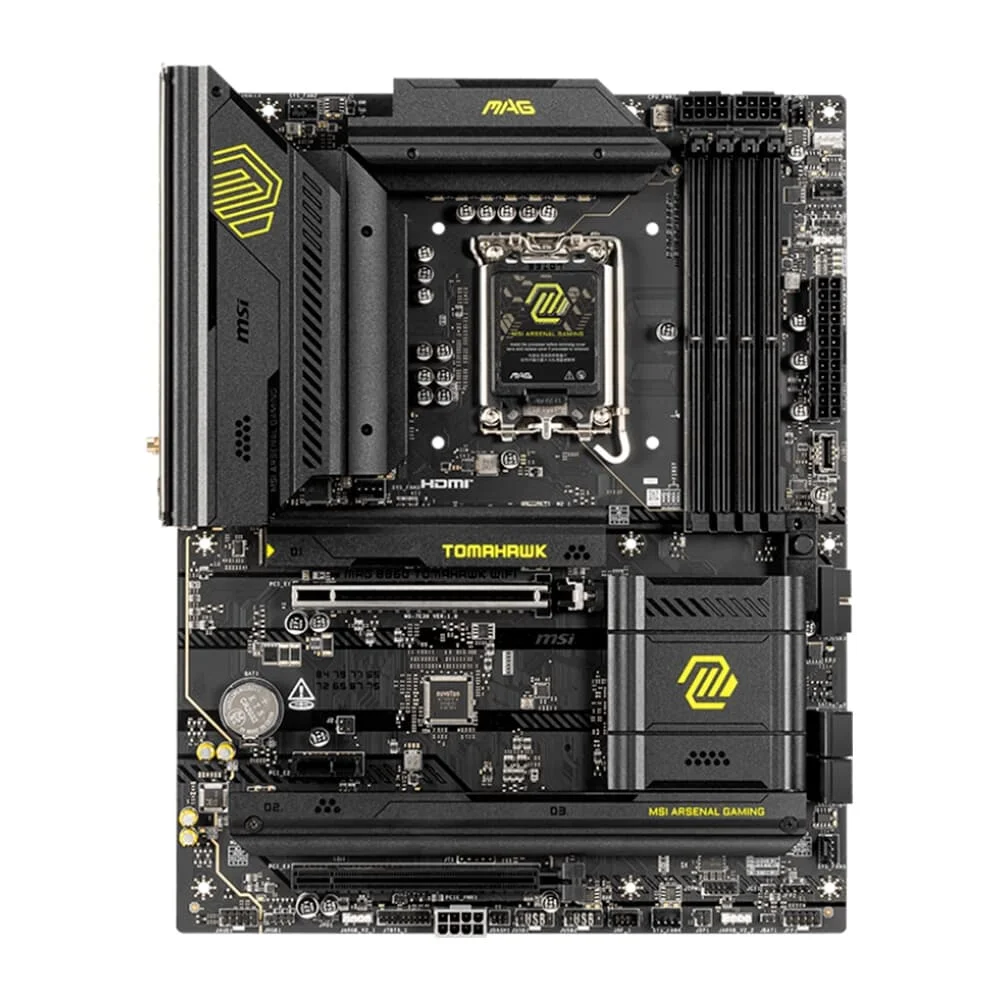

Placa-Mãe
- Marca: MSI
- Modelo: MAG B860 TOMAHAWK WIFI
- Chipset: Intel B860
- Soquete: LGA 1851
- Formato: ATX
Processador
- Suporta processadores Intel Core Ultra (Série 2)
- Soquete: LGA 1851
Memória
- 4x DDR5 UDIMM
- Capacidade máxima de memória: 256GB
- Suporte de memória: 9200 - 6400 (OC) MT/s / 6400 - 4800 (JEDEC) MT/s
- 1DPC 1R: velocidade máxima de até 9200+ MT/s
- 1DPC 2R: velocidade máxima de até 7200+ MT/s
- 2DPC 1R: velocidade máxima de até 6400+ MT/s
- 2DPC 2R: velocidade máxima de até 5600+ MT/s
- Suporta Intel POR Speed e JEDEC Speed
- Suporta overclocking de memória e Intel XMP 3.0
- Suporta modo Dual-Controller Dual-Channel
- Suporta memória não ECC, sem buffer
- Suporta CUDIMM
Os slots DIMM nesta placa-mãe têm apenas travas de um lado.
A compatibilidade de memória e as velocidades suportadas podem variar dependendo da CPU e da configuração de memória.
Gráficos Integrados
- 1x HDMI 2.1 com FRL, resolução máxima de 8K 60Hz
- 1x DisplayPort 1.4, resolução máxima de 4K 60Hz
- 1x DisplayPort Tipo C
- Thunderbolt 4 com suporte a DisplayPort 2.1 com UHBR20 sobre USB Tipo C, resolução máxima de 4K 120Hz / 8K 60Hz
Disponível apenas em processadores com gráficos integrados. As especificações gráficas podem variar dependendo da CPU instalada.
Slots de Expansão
- 2x slots PCI-E x16
- 1x slot PCI-E x1
- PCI_E1: PCIe 5.0, suporta até x16 (da CPU)
- PCI_E2: PCIe 4.0, suporta até x1 (do chipset)
- PCI_E3: PCIe 4.0, suporta até x4 (do chipset)
O slot PCI_E3 funcionará na velocidade x2 ao instalar um dispositivo PCIe no slot PCI_E2.
Áudio
- Codec: Realtek ALC897
- Áudio de alta definição de 7.1 canais
- Suporte para saída S/PDIF
Armazenamento
- 3x slots M.2
- M.2_1: da CPU, suporta até PCIe 5.0 x4, dispositivos 2280/2260
- M.2_2: do chipset, suporta até PCIe 4.0 x4, dispositivos 22110/2280/2260
- M.2_3: do chipset, suporta até PCIe 4.0 x4, dispositivos 2280/2260/2242
- 4x SATA 6G
Se um SSD 22110 for instalado no slot M.2_2, o slot M.2_3 suportará apenas SSD 2242/2260.
RAID
- Suporta RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
Thunderbolt 4
- 1x porta Thunderbolt 4 traseira
- Taxa de transferência de até 40Gbps com dispositivos Thunderbolt
- Taxa de transferência de até 20Gbps com dispositivos USB4
- Taxa de transferência de até 10Gbps com dispositivos USB 3.2
- Carregamento de energia de até 5V / 3A, 15W
- Cada porta pode conectar em cadeia até três dispositivos Thunderbolt 4 ou cinco dispositivos Thunderbolt 3
- Suporta exibição de até 8K
USB
- 4x USB 2.0 traseiras
- 4x USB 2.0 frontais
- 2x USB 5Gbps Tipo A frontais
- 4x USB 10Gbps Tipo A traseiras
- 1x USB 10Gbps Tipo C traseira
- 1x USB 10Gbps Tipo C frontal
- 1x USB 40Gbps Tipo C traseira
Rede
- Intel Killer E5000 5Gbps LAN
Wi-Fi e Bluetooth
- Intel Killer BE1750x Wi-Fi 7
- Módulo sem fio pré-instalado no slot M.2 (Key-E)
- Suporta MU-MIMO TX/RX
- 2,4GHz / 5GHz / 6GHz (320MHz)
- Velocidade de até 5,8Gbps
- Suporta 802.11 a/b/g/n/ac/ax/be
- Bluetooth 5.4
- Suporta MLO
- Suporta 4KQAM
O suporte à banda de 6GHz pode depender das regulamentações de cada país e o Wi-Fi 7 estará pronto no Windows 11 SV3.
A versão do Bluetooth pode ser atualizada. O cronograma de suporte ao Bluetooth 5.4 depende do plano MSFT Windows 11.
Conectores Internos
- 1x conector de alimentação ATX_PWR
- 2x conectores de alimentação CPU_PWR
- 1x conector de alimentação PCIE_PWR de 8 pinos
- 1x conector para ventoinha da CPU
- 1x conector de ventoinha combinada Pump_Sys Fan
- 5x conectores para ventoinhas do sistema
- 2x painel frontal (JFP)
- 1x intrusão do chassi (JCI)
- 1x áudio frontal (JAUD)
- 1x conector do controlador de ajuste (JDASH)
- 3x conectores LED RGB V2 endereçáveis (JARGB_V2)
- 2x conectores LED RGB (JRGB)
- 1x cabeçalho de pino TPM, suporta TPM 2.0
- 4x portas USB 2.0
- 2x portas USB 5Gbps Tipo A
- 1x porta USB 10Gbps Tipo C
Recursos LED
- 4x LED de depuração EZ
- 1x LED de detecção de memória EZ
Portas do Painel Traseiro
- Botão Limpar CMOS
- DisplayPort
- USB 2.0 (porta Flash BIOS)
- Rede 5G
- USB 10Gbps Tipo A
- Conectores de áudio
- Botão Flash BIOS
- Thunderbolt 4 40Gbps Tipo C
- HDMI
- USB 2.0
- USB 10Gbps Tipo A
- USB 10Gbps Tipo C
- Wi-Fi / Bluetooth
- Saída S/PDIF
Sistema Operacional
- Suporte para Windows 11 de 64 bits
Informações do PCB
- Formato: ATX
- Dimensões: 243,84 mm x 304,8 mm
Conteúdo da Embalagem
- Placa-Mãe MSI MAG B860 TOMAHAWK WIFI
